Install Hardware RTL-SDR dan Menangkap Siaran Radio pada Matlab

Hardware RTL-SDR

Hardware SDR RTL2832U merupakan sebuah receiver yang bekerja pada frekuensi 25 Mhz sampai 1800 Mhz, dan mampu menerima AM, CW, FM SSB untuk radio amatir, broadcast radio, dan termasuk radar pesawat. Pada mulanya RTL-SDR berasal dari dongle tuner TV DVB-T yang diproduksi masal. Lalu ditemukan bahwa data mentah I/Q RTL2832U dapat diakses secara langsung, yang memungkinkan tuner TV DVB-T dikonversi menjadi perangkat wideband SDR melalui software driver yang dikembangkan oleh Steve Markgraf. Sehingga sekarang siapa pun dapat mengakses spektrum radio dengan biaya yang terjangkau.

Aplikasi dari Hardware RTL-SDR

SDR (Software Defined Radio) merupakan implementasi dari komponen pengolahan sinyal seperti modulator, demodulatorm, dan tuner, kedalam sebuah perangkat lunak. Sehingga pemrosesan sinyal radio dapat dilakukan dengan lebih murah dan mudah. Beberapa pengaplikasian RTL-SDR ini adalah sebagai berikut,

Baca Juga : Sejarah Perkembangan Telekomunikasi

  • Scanner untuk radio polisi
  • Mendengarkan percakapan pada aircraft traffic control
  • Listening to VHF amateur radio.
  • Watching analog broadcast TV
  • Receiving GPS signals and decoding them
  • Using as a spectrum analyzer
  • Listening to satellites and the ISS
  • Monitoring meteor scatter
  • Searching for RF noise sources
  • etc
Spesifikasi Software Defined Radio
Spesifiaksi beberapa jenis SDR

Install Hardware RTL-SDR pada Matlab

Sekarang kita akan mencoba akses hardware RTL2832U menggunakan Matlab. Disarankan untuk menggunakan Matlab versi 2017b keatas, karena untuk matlab versi 2014b - 2017a terdapat bug. Berikut ini merupakan langkah untuk instal package RTL_SDR pada Matlab

  1. Buka Matlab

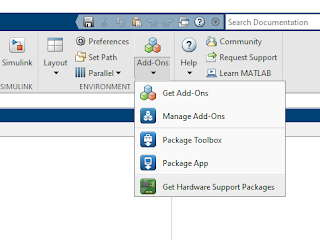

  2. Klik add-ons lalu klik Get Hardware Support Packages
    install RTL-SDR pada Matlab

  3. Cari "RTL-SDR" lalu install
    install RTL-SDR pada Matlab

  4. Untuk memastikan package hargware sudah terinstal, => hubungkan hardware RTL-SDR pada laptop/PC
  5. Lalu pada command window ketikkan "my_rtlsdr = sdrinfo", jika sudah berhasil akan muncul hasil seperti berikut,
    install RTL-SDR pada Matlab

  6. Apabila hardware belum terinstal atau tidak terdeteksi akan muncul seperti gambar dibawah,
    install RTL-SDR pada Matlab

  7. Jika itu terjadi periksa kembali koneksi hardware dengan PC/Laptop, atau mungkin terjadi kegagalan dalam menginstal package.
  8. Selain hardware support package rtl-sdr, pastikan juga matlab anda telah terinstal library DSP System Toolbox, Communication System Toolbox, dan Signal Processing Toolbox

Membuat Radio dengan RTL-SDR pada Matlab

Nah, untuk lebih memastikan bahwa RTL-SDR sudah bisa digunakan. Kita coba untuk membuat FM receiver dari Matlab dan RTL-SDR, atau mudahnya kita akan membuat radio. Tidak sulit, karena sudah tersedia function nya. yang perlu kita lakukan adalah,

Baca Juga : Simulasi Matlab Modulasi FM

  1. Ketikkan "FMReceiverExampleApp" pada command window Matlab
  2. Tunggu sampai muncul seperti gambar berikut,
    Siaran Radio dengan Matlab

  3. Pada signal source, pilih RTL-SDR, dan isikan center frequency dengan frekuensi radio
  4. Pastikan speaker komputer anda hidup
  5. Terakhir klik 'Run'
  6. Selamat, sekarang anda bisa mendengarkan siaran radio dengan Matlab dan RTL-SDR
